Sprievodca ovládačmi riadu ADM5170AP: Funkcie, pinout, aplikácie a konverzia signálu RS-232/RS-423

Táto príručka sa týka všetko o ADM5170AP, špeciálnom čipe, ktorý pomáha odosielať signály v digitálnych komunikačných systémoch.Zameriava sa na to, ako tento čip vyžaduje základné logické signály (napríklad TTL alebo CMOS), a premieňa ich na silnejšie signály RS-232 alebo RS-423 na lepší prenos.Vysvetľuje tiež, ako vám ADM5170AP umožňuje vybrať výstupný režim, upraviť rýchlosť signálu a efektívne ho využívať.Zdôrazňuje, ako tento čip uľahčuje jasné a spoľahlivé odosielanie údajov na dlhšie vzdialenosti.

Katalóg

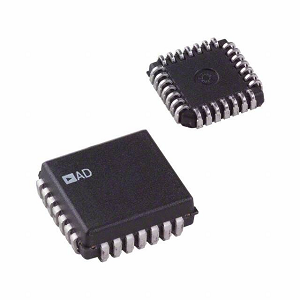

Prehľad ADM5170AP

Ten Adm5170ap je všestranný ovládač Octal Line prispôsobený pre digitálne komunikačné systémy, ktorý spracováva rýchlosť dát až do 116 kb/s.Je jedinečne skonštruované na prijímanie vstupov TTL alebo CMOS, ktoré sa potom invertujú a prekladajú do úrovne signálu RS-232E alebo RS-423A.Táto flexibilita sa riadi režimom Vyberte vstupy MS+ a MS–;Nastavenie na GND iniciuje operáciu RS-423, zatiaľ čo pripojenie MS+ k VDD a MS-k VSS umožňuje operáciu RS-232.Rýchlosť výstupného zabíjania môže byť jemne upravená od 10 V/µs do 2,2 V/µs pripojením externého odporu medzi PIN s nastavením rýchlosti (SRA) a GND, čím sa prispôsobí rôznym dĺžkám a typom káblov.Zariadenie obsahuje výstupy, ktoré je možné deaktivovať pomocou kolíka EN (Enable), čo umožňuje zdieľanie spoločného výstupného vedenia, ktoré zvyšuje flexibilitu a efektívnosť návrhu systému.ADM5170AP integruje technológiu CMOS s nízkym výkonom, ochranu pred skratovým obvodom výstupu a vstupy kompatibilných s TTL/CMOS, vďaka čomu je ideálnou voľbou pre vysokorýchlostné modemy, porty I/O počítača a aplikácie prekladu logickej úrovne.

Ak uvažujete o modernizácii vašich systémov alebo o rozšírení produktovej rady, ADM5170AP je inteligentná voľba.Kontaktujte nás ešte dnes a zadajte svoju hromadnú objednávku a zaistite, aby váš inventár uspokojil dopyt s týmto vysoko výkonným komponentom.

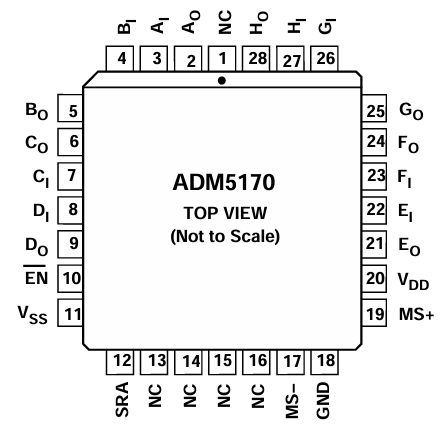

Konfigurácia PINA ADM5170AP

Nečlenový	Funkcia
VložkaDD	Vstup napájania, +10 V ± 10%.
VložkaSS	Vstup napájania, –10 V ± 10%.
GND	Mletý kolík.Musí byť pripojený k 0 V.
AI ...HI	Digitálny vstup do ovládačov A až H.
AO ...HO	Výstup RS-232/RS-423 od ovládačov A do H.
Udeliť	Povoliť kolík.Ak sú vysoké, všetky výstupy sú 3 uvedené.
MS+, MS	Režim Vyberte vstupy.Používa sa na riadenie úrovne výstupu Swing.Pri pripojení MS+ a MS s GND sa vyberú výstupné úrovne RS-423A.S MS+ pripojené k V.DD a MS - pripojené k V.SS, RS-232 Vyvíjajú sa úrovne výstupu.
SRA	Smeth Rate upravte vstup.Externý odpor (2 kΩ až 10 kΩ) spojené medzi týmto PIN a GND sa používa na ovládanie výstupného smit Rýchlosť (10 V/µs na 2,2 V/µs).

Modely ADM5170AP CAD

Symbol ADM5170AP

Stopa ADM5170AP

ADM5170AP 3D model

Funkcie ADM5170AP

• Osem jednosmerných riadkov: ADM5170AP obsahuje osem nezávislých ovládačov riadkov v jednom balíku, čo umožňuje súčasne viacero kanálov prenosu údajov.Táto funkcia je užitočná pre komplexné digitálne komunikačné systémy, ktoré vyžadujú viac výstupov signálu

• Dodržiavanie štandardov: Toto zariadenie je v súlade s normami EIA RS-232E, RS-423A a CCITT V.10/X.26, čím sa zabezpečuje, že môže fungovať hladko v rámci rôznych rámcov digitálnej komunikácie a je kompatibilný s medzinárodnými komunikačnými protokolmi.

• Programovateľná miera: Rýchlosť výstupného smitého môžete upraviť od 10 V/µs do 2,2 V/µs pripojením externého odporu medzi kolíkom nastavenia rýchlosti (SRA) a zeme.Táto nastaviteľnosť umožňuje jemné doladenie integrity signálu podľa charakteristík spojovacieho kábla, zníženie odrazov signálu a chýb prenosu.

• Široký rozsah napájacieho napätia : ADM5170AP funguje s rozsahom napájacieho napätia od 9 V do 15 V pre VDD a od -9 V do –15 V pre VSS.Tento široký rozsah prispôsobuje rôzne napájacie zdroje, čím sa zlepšuje flexibilita zariadenia v rôznych konfiguráciách systému.

• Technológia CMOS s nízkym výkonom: Postavený z technológie CMOS s nízkym výkonom, ADM5170AP znižuje spotrebu energie na 40 MW, keď je deaktivovaná.Táto vlastnosť je dôležitá pre úsporu energie v systémoch, ktoré si vyžadujú dlhé prevádzkové hodiny a udržateľnosť.

• 3-štát výstupy: Výstupné kolíky ADM5170AP môžu byť deaktivované pomocou kolíka EN (Enable).Táto funkcia umožňuje zdieľanie spoločných komunikačných liniek a zabraňuje rušeniu signálu, vďaka čomu je ideálny pre systémy, v ktorých viac ovládačov zdieľajú výstupné cesty.

• Vstupy kompatibilné s TTL/CMOS: Vodič linky akceptuje vstupné úrovne TTL aj CMOS a ponúka všestrannosť v rozhraní s rôznymi logickými rodinami.Táto funkcia zjednodušuje proces navrhovania odstránením potreby dodatočného hardvéru na posunutie úrovne.

• Ochrana predovšetkým na výstup: Zahŕňa zabudovanú ochranu pred výstupnými šortkami, čo zvyšuje spoľahlivosť a trvanlivosť zariadenia zabránením poškodenia v dôsledku náhodných skratov počas prevádzky.

Bloková schéma ADM5170AP

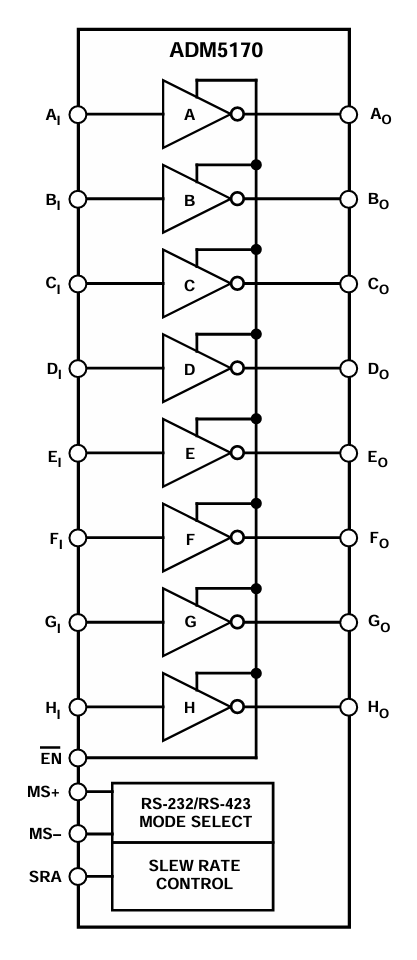

Ten bloková schéma z Adm5170ap ilustruje jeho funkciu ako ovládač osmičkového riadku, ktorý spracováva osem kanálov signálu vstupu výstupu označených ako H. Každý vstup signálu (AI až HI) prechádza vyhradeným ovládačom invertujúcej čiary, ktorý prevádza, ktorý prevádza TTL/CMOS Vstupné signály do príslušných úrovní výstupu vodiča (AO až HO).Tieto výstupy môžu pracovať buď podľa štandardov RS-232 alebo RS-423, v závislosti od režimu vybraného prostredníctvom pinov MS+ a MS-.Ten Vybrať režim Blokujte v dolnej časti diagramu prepínače medzi úrovňami signalizácie RS-232 a RS-423.

Okrem toho diagram ukazuje a Kontrola rýchlosti PIN (SRA), ktorý umožňuje upraviť rýchlosť prechodu výstupných signálov.To pomáha spravovať integritu signálu a elektromagnetické interferencie (EMI), najmä cez dlhšie prenosové vedenia.Ten Udeliť PIN je povolenie ovládania, ktoré aktivuje alebo zakáže všetky ovládače súčasne.Celkovo je ADM5170AP všestranným riadkovým ovládačom IC používaným v digitálnych komunikačných systémoch určených na podporu viacerých štandardov a zabezpečenie spoľahlivého prenosu signálu cez sériové dátové prepojenia.

Špecifikácie ADM5170AP

Typ	Parameter
Výrobca	Analog Devices Inc.
Balenie	Trubica
Stav	Zastaraný
Typ	Vodič
Protokol	RS232, RS423
Počet ovládačov/prijímačov	8/0
Rýchlosť prenosu	116 kbps
Napätie - napájanie	9v ~ 15v
Prevádzková teplota	-40 ° C ~ 85 ° C
Montáž	Povrchová montáž
Balenie	28-LCC (J-Lead)
Balík dodávateľských zariadení	28-PLCC (11,51x11.51)
Základné číslo produktu	Ad5170

Programovanie výstupného režimu ADM5170AP

Čip ADM5170AP má dva výstupné režimy, ktoré mu umožňujú pracovať s rôznymi štandardmi napätia na odosielanie signálov.Tieto režimy sú:

1. Nízky výstup režim: Tento režim sleduje štandard RS-423A, ktorý sa používa na priamu komunikáciu point-to-point.Ak chcete použiť tento režim, pripojte režim vyberte kolíky, označené MS+ a MS - priamo k zemi (GND).Toto nastavenie udržiava úrovne napätia nižšie a kontrolovanejšie, čo je dobré na zabránenie rušenia, keď sú vedenia blízko seba.

2. Vysoký výstup režim: Tento režim sa zhoduje s štandardom RS-232 a je vhodný pre scenáre, v ktorých sú káble dlhé alebo signál musí cestovať ďaleko, pretože umožňuje silnejšie a vyššie napätie.Ak chcete aktivovať tento režim, pripojte MS+ k pozitívnemu napájaciemu zdroju (VDD) a MS - k zápornému zdroju napájania (VSS).Vďaka tomu je výstup silnejší a zaisťuje, že signál zostane jasný na dlhšie vzdialenosti.

Vstupy				Výstupy
Ms+	MS	Udeliť	Údaje
GND	GND	0	0	5 V až 6 V (RS-423)
GND	GND	0	1	–5 V až -6 V (RS-423)
VložkaDD	VložkaSS	0	0	(VDD-3 V) (RS-232) ¹
VložkaDD	VložkaSS	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Vysoký z

ADM5170AP Aplikácie

Vysokorýchlostné komunikačné systémy

ADM5170AP je ideálny pre vysokorýchlostné komunikačné systémy z dôvodu svojej kapacity na spracovanie rýchlosti dát až do 116 kb/s.Vďaka tomu je ideálne pre aplikácie vyžadujúce rýchly a spoľahlivý prenos údajov cez siete.

Počítače I/O porty a periférne zariadenia

Tento ovládač linky sa vo veľkej miere používa pri rozhraní počítačových/výstupných portov a periférnych zariadení.Jeho kompatibilita s úrovňami TTL/CMOS a štandardmi RS-232E/RS-423A zaisťuje, že sa môže bez problémov integrovať so širokou škálou počítačového hardvéru, čím sa zlepšuje pripojenie a tok dát medzi zariadeniami.

Vysokorýchlostné modemy

Vzhľadom na svoju vysokú manipuláciu s dátovými rýchlosťami a nastaviteľnú rýchlosť smotany je ADM5170AP vynikajúcou voľbou pre vysokorýchlostné modemové aplikácie.Pomáha efektívne modulovať a demodulovať dátové signály, zabezpečuje jasné a konzistentné pripojenie na internet.

Tlačiarne

V tlačiarňach pomáha ADM5170AP pri spoľahlivom prenose údajov medzi počítačom a tlačiarňou.Jeho schopnosť efektívne prenášať údaje na dlhšie vzdialenosti bez straty zaisťuje vysokokvalitné a rýchle tlačové operácie.

Preklad logickej úrovne

Zariadenie tiež zohráva úlohu pri translácii na logickom úrovni, pri prevode vstupných úrovní TTL alebo CMOS na výstupné úrovne RS-232E alebo RS-423A.Táto funkcia je dobrá v systémoch, v ktorých zariadenia fungujú na rôznych úrovniach logiky a zabezpečujú kompatibilitu a efektívnu komunikáciu medzi rôznymi elektronickými komponentmi.

ADM5170AP Podobné časti

• Adm560jrsz

• Adm5170jp-reel

• Adm560jrs

ADM5170AP Výhody

Podpora duálneho protokolu s režimom Vyberte

ADM5170AP umožňuje výber medzi výstupnými štandardmi RS-232E a RS-423A pomocou režimu Vyberte vstupy (MS+ a MS-).Táto duálna kompatibilita ponúka flexibilitu pri návrhu aplikácií a vyhovuje rôznym komunikačným požiadavkám bez potreby ďalších komponentov.

Osem nezávislých vodičov

ADM5170AP integruje osem jednosmerných riadkov do jedného balíka a minimalizuje potrebu viacerých čipov, šetrí priestor a znižuje zložitosť pri návrhu systému.Táto integrácia je prospešná v prostrediach s obmedzenými nehnuteľnosťami PCB.

Široký rozsah napájacieho napätia

Schopnosť zariadenia pracovať v širokom rozsahu napájacieho napätia (9 V až 15 V pre VDD a –9 V až –15 V pre VSS) ho robí prispôsobiteľná rôznym energetickým prostrediam a vylepšuje jeho užitočnosť v rôznych prevádzkových nastaveniach.

Nízka spotreba energie

Vďaka technológii CMOS s nízkym výkonom ADM5170AP spotrebuje menej energie, najmä ak je zakázaná (iba 40 MW).Vďaka tejto energetickej účinnosti je vhodná pre aplikácie, v ktorých je potrebná ochrana energie, napríklad zariadenia napájané z batérie.

Vstupy kompatibilné s TTL/CMOS

Jeho kompatibilita so štandardnými úrovňami logiky TTL a CMOS zaisťuje, že ADM5170AP sa môže plynulo prepojiť so širokou škálou digitálnych systémov, čím sa eliminuje potreba hardvéru na úrovni a zjednodušenie dizajnu systému.

Ochrana predovšetkým na výstup

S vstavanou ochranou pred výstupnými šortkami poskytuje ADM5170AP zvýšenú trvanlivosť a spoľahlivosť, ktorá chráni zariadenie a systém pred poškodením spôsobenými náhodnými skratmi počas prevádzky.

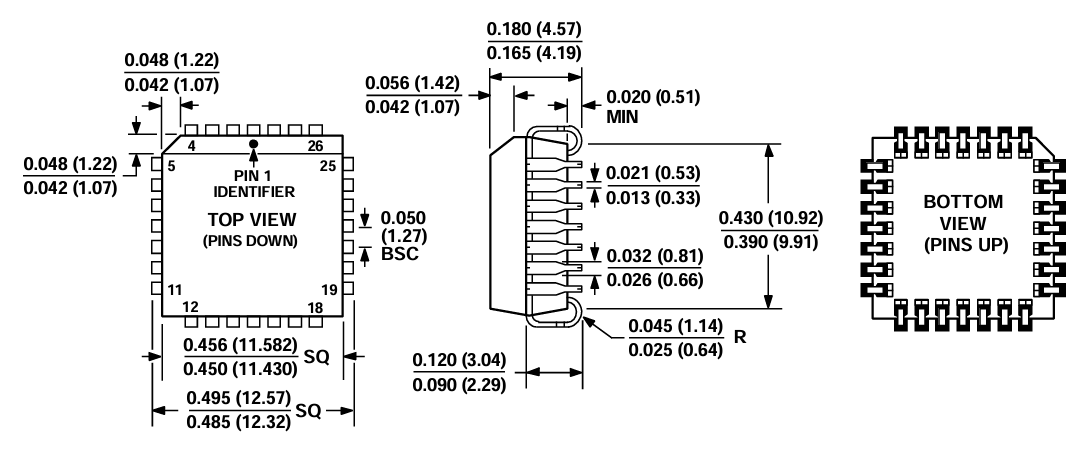

ADM5170AP Balenie rozmerov

Rozmery

Parameter	Rozmer (mm)
Šírka tela (min - max)	12,32 - 12,57
Dĺžka tela (min - max)	11,43 - 11,58
Výška tela (min - max)	9,91 - 10,92
Olovené rozpätie (min - max)	4,19 - 4,57
Tón olovu (typické)	1.27
Hrúbka olova (min - max)	0,33 - 0,53
Šírka olova (min - max)	0,64 - 1,14
Výška odstupu (min)	0,51
Šírka olovnatého ramena (min - max)	1,07 - 1,42
Rohový polomer (r) (min - max)	0,64 - 1,14

Obava

Výrobca ADM5170AP

ADM5170AP sa vyrába Analog Devices Inc. (ADI), globálne uznávaný líder v oblasti navrhovania a výroby vysoko výkonných integrovaných obvodov analógových, zmiešaných signálov a digitálneho signálu (DSP).ADI, ktorý bol založený v roku 1965 a sídlo vo Wilmingtone v štáte Massachusetts, je známy tým, že dodáva špičkové polovodičové riešenia, ktoré slúžia aplikáciám v priemyselných odvetviach, ako sú komunikácia, priemyselná automatizácia, automobilové systémy a spotrebná elektronika.Reputácia spoločnosti ADI pre spoľahlivosť a inovácie sa odráža v komponentoch, ako je ADM5170AP, ktorý predstavuje zameranie spoločnosti na integritu signálu, nízku spotrebu energie a flexibilitu systému.Analógové zariadenia zaisťujú, že každý produkt, vrátane ADM5170AP, spĺňa prísne normy kvality a výkonnosti pre moderné elektronické systémy.

Záver

ADM5170AP ponúka dobre zaoblené riešenie pre aplikácie digitálnej komunikácie, ktoré požadujú robustnú konverziu signálu a flexibilitu protokolu.S podporou štandardov RS-232E a RS-423A, osem nezávislých kanálov vodičov a funkcií, ako je programovateľná rýchlosť a výstupná rýchlosť a výstup, zjednodušuje integráciu dizajnu v širokej škále systémov.Jeho kompatibilita so vstupmi TTL/CMOS, prevádzkou nízkej energie a vstavanou ochranou skratu ďalej zvyšuje jej užitočnosť v prostrediach citlivých na energiu a priestorovo obmedzené.ADM5170AP, ktorý je podporovaný reputáciou Analógových zariadení pre kvalitu a inováciu, je solídnou voľbou pre tých, ktorí hľadajú spoľahlivý výkon v aplikáciách sériovej komunikácie.
