Sprievodca zosilňovačom AD8130AR: Funkcie, Pinout, Applications a Datashet

Táto príručka sa týka všetko o vysokorýchlostnom zosilňovači AD8130AR.Je navrhnutý tak, aby bral signály z káblov skrútených párov (druh často používaný v sieťach) a premenil ich na čisté, jednosmerné signály, ktoré môžu použiť iné časti systému.V tomto článku sa dozviete, čo robí AD8130AR, ako funguje vo vnútri, kde ho môžete použiť a aké verzie sú k dispozícii pre rôzne potreby.

Katalóg

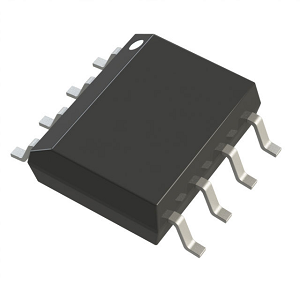

Prehľad AD8130AR

Ten AD8130AR je vysokorýchlostný zosilňovač diferenciálneho prijímača určený pre presný prenos signálu cez káble skrútených párov.V rámci rodiny AD8129/AD8130 vyniká pri premene diferenciálnych signálov na jednotlivé výstupy s vynikajúcou vernosťou signálu.S širokou šírkou pásma -3 270 MHz a výnimočnou rýchlosťou 1090 V/µs je ideálna na prenos analógového alebo digitálneho videa a vysokorýchlostných údajov.AD8130AR poskytuje vynikajúce odmietnutie spoločného režimu merané pri 94 dB pri nízkych frekvenciách a 70 dB pri 10 MHz, čo jej umožňuje efektívne fungovať dokonca aj na lacnej, netienenej kabeláži.Podporuje široký rozsah napájania, od jedného +4,5 V do duálnych ± 12,6 V koľajníc, čo umožňuje využívanie rôznych systémových napätí bez potreby izolačných transformátorov.AD8130 je stabilný a najvhodnejší pre aplikácie s nízkym obsahom šírky s nízkym obsahom šírky.

Ak hľadáte spoľahlivé, vysokovýkonné zosilňovače prijímača, AD8130AR je skvelá voľba.Umiestnite s nami svoju hromadnú objednávku ešte dnes, aby vaše vysokorýchlostné systémy bežali hladko s konzistentnou nízkou manipuláciou so signálom.

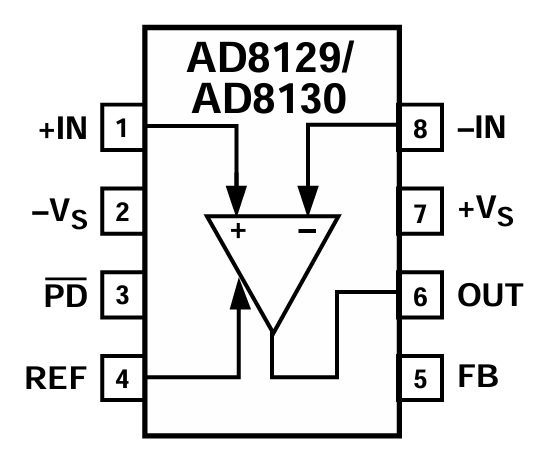

Konfigurácia PIN AD8130AR

Číslo kolíka	Názov kolíka	Opis
1	+	Neinvertujúci vstup (pozitívny diferenciálny vstup)
2	–Vs	Napätie napájania
3	Pd̅	Ovládanie zapnutia (aktívne nízko)
4	Rozhodnúť	Referenčné vstupné napätie (nastavuje výstupný spoločný režim)
5	Fb	Spätná väzba (pre nastavenie zisku alebo stability)
6	Vyčlenený	Výstup
7	+Vs	Pozitívne napájacie napätie
8	- v	Inverting vstup (negatívny diferenciálny vstup)

AD8130AR CAD modely

Symbol AD8130AR

AD8130AR Footprint

AD8130AR 3D model

Funkcie AD8130AR

Vysoká šírka pásma: AD8130AR podporuje šírku pásma -3 270 MHz pri zisku jednoty, čo mu umožňuje zvládnuť rýchle analógové a digitálne signály s minimálnou stratou alebo oneskorením.Vďaka tomu je vhodné pre vysokofrekvenčné aplikácie, ako sú prenos videa a vysokorýchlostné dátové odkazy.

Rýchla rýchlosť: S veľmi vysokou rýchlosťou 10 voltov na mikrosekund môže zosilňovač rýchlo reagovať na rýchle zmeny vstupného signálu, zabezpečuje ostré prechody signálu a znižuje skreslenie v rýchlo sa meniacich tvaroch vlny.

Vynikajúci pomer odmietnutia spoločného režimu (CMRR): AD8130AR dosahuje 94 dB CMRR z DC na 100 kHz, 80 dB pri 2 MHz a 70 dB pri 10 MHz.To mu umožňuje odmietnuť nežiaduce šum alebo rušenie, ktoré sa objavujú rovnako na oboch vstupoch, dokonca aj pri vysokých frekvenciách na použitie s netienenými káblami skrútených párov.

Vysoká vstupná impedancia: Jeho vysoká vstupná impedancia zaisťuje minimálne zaťaženie zdroja signálu, zachováva integritu signálu a uľahčuje prepojenie s inými obvodmi.

Široký vstupný rozsah napätia spoločného režimu: Široký rozsah spoločného režimu znamená, že zosilňovač môže akceptovať vstupné napätie, ktoré sa hýdajú ďaleko nad alebo pod zemou bez skreslenia, a to aj bez použitia transformátorov.

Nízko vstupný šum: AD8130AR udržiava podlahu s nízkym hlukom, vďaka čomu je vhodná pre presné aplikácie, ako sú prístrojové vybavenie a zdravotnícke pomôcky.

Nízko skreslenie: Zosilňovač ponúka veľmi nízke celkové harmonické skreslenie, merané pri -79 DBC pre signál 1 V p-P pri 5 MHz.To zaisťuje presnú reprodukciu signálu v aplikáciách, ako je prenos videa alebo RF základného pásma.

Široký rozsah napájania : Môže fungovať od jediného napájania od +4,5 V alebo od duálnych dodávok do ± 12,6 V, čo ponúka kompatibilitu so širokým spektrom systémového napätia a zlepšuje prispôsobivosť dizajnu.

Funkcia: Integrovaný napájací kolík umožňuje deaktivovať zariadenie, ak to nie je potrebné, zachovanie napájania v aplikáciách napájaných na batériu alebo energeticky citlivé aplikácie.

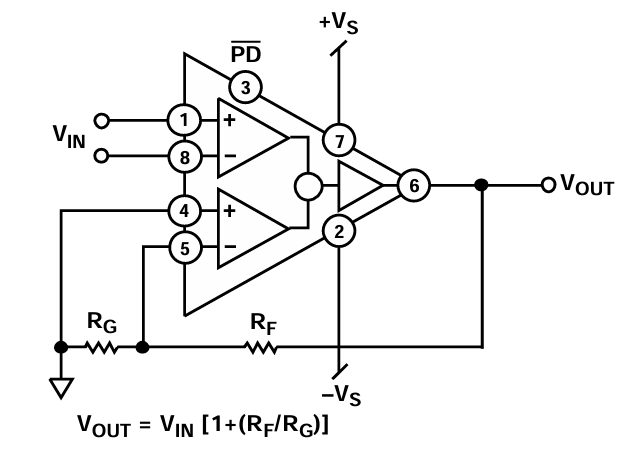

Bloková schéma AD8130

Bloková schéma ilustruje vnútornú štruktúru AD8130 a jej variant AD8130AR, ktoré fungujú ako zosilňovač diferenciálneho prijímača.V jadre zariadenia sú dva vnútorné diferenciálne zosilňovače usporiadané na spracovanie jednosmerného vstupného signálu (V_IN) a vytvorenie diferenciálneho výstupu.Signál vstupuje pri kolíku 1 (neinvertovací vstup) a preteká dvoma zladenými vnútornými zosilňovačmi, ktoré udržiavajú vynikajúce odmietnutie spoločného režimu a vernosť signálu.PIN 5 je uzemnený prostredníctvom odporu RG, zatiaľ čo RF RESORE RF spätnej väzby spája výstup späť k invertovej ceste a nastavuje zisk podľa vzorca:

Toto usporiadanie spätnej väzby zaisťuje stabilitu a presnú kontrolu zisku.Výkon sa dodáva do zariadenia pomocou kolíkov 2 a 7, ktoré sú pripojené k záporným a pozitívnym prívodným koľajniciam (-VS a +VS).PIN 6 VYPNUTÍ Konečný zosilnený signál a PIN 3 (PD) umožňuje ovládanie zapnutia uložiť napájanie, keď sa zariadenie nepoužíva.Vnútorná diferenciálna architektúra minimalizuje skreslenie a externé interferencie, vďaka čomu je séria AD8130 vhodná pre náročné vysokorýchlostné aplikácie, ako je distribúcia presného video signálu nad čiarou skrútených párov.

Špecifikácie AD8130AR

Typ	Parameter
Výrobca	Analog Devices Inc.
Balenie	Trubica
Stav	Zastaraný
Zosilňovač	Diferenciálny
Počet obvodov	1
Miera	1100 V/µs
-3db šírka pásma	290 MHz
Prúd - vstupná zaujatosť	500 NA
Napätie - vstupné posun	400 µV
Aktuálne - dodávka	13 mA
Aktuálny - výstup / kanál	40 mA
Napätie - rozpätie napájania (min)	4,5 V
Napätie - rozpätie napájania (max)	25,2 V
Prevádzková teplota	-40 ° C ~ 85 ° C
Montáž	Povrchová montáž
Balenie	8-SORIC (0,154 ", šírka 3,90 mm)
Balík dodávateľských zariadení	8-mierny
Základné číslo produktu	AD8130

AD8130AR APLIKÁCIE

Vysokorýchlostné diferenciálne linky

AD8130AR je účelovo postavený na prijímanie vysokofrekvenčných diferenciálnych signálov vysielaných cez káble skrútených párov.Jeho vynikajúce odmietnutie spoločného režimu a široká šírka pásma zaisťujú, že signál zostáva čistý a presný, aj keď je prítomný vonkajší elektrický šum.Vďaka tomu je ideálny na použitie v priemyselnej automatizácii, komunikačných prepojeniach alebo prostrediach, v ktorých sú obavy EMI a Crosstalk.

Konverzia diferenciálu

V mnohých systémoch sa signály prenášajú v diferenciálnej forme imunity šumu, ale musia sa previesť na jednotlivé signály na ďalšie spracovanie.AD8130AR zvláda túto konverziu s minimálnym skreslením a širokou podporou napätia, čo umožňuje čisté a efektívne prepojenie medzi diferenciálnymi výstupmi a jednosmernými ADC, DSP alebo analógovými systémami.

Vysokorýchlostné prístrojové zosilňovače

Vďaka svojej vysokej vstupnej impedancii, nízkemu hluku a výnimočnej linearite je AD8130AR vhodný pre aplikácie prístrojov.Umožňuje presné diferenciálne merania a zosilnenie bez pridávania hluku v systéme, vďaka čomu je hodnotný vo vedeckých, lekárskych alebo priemyselných snímačoch.

Aplikácie na posúvanie na úrovni

AD8130AR je umiestnený široký rozsah napätia v spoločnom režime, čo mu umožňuje posunúť úrovne napätia medzi systémami s rôznymi potenciálmi zeme.Je to užitočné v systémoch, ktoré preklenujú veľké vzdialenosti alebo spájajú rôzne výkonové domény bez toho, aby si vyžadovali izolačné transformátory alebo ďalší hardvér.

Prenos analógového a digitálneho video signálu

Vďaka svojej širokej šírke pásma a nízkym skreslením je AD8130AR ideálny na prenos analógových alebo digitálnych video signálov cez káble skrútených párov.Zachováva čistotu obrazu a integritu načasovania, vďaka čomu je vhodná pre video sledovacie systémy, vysielacie zariadenia alebo nastavenia strojového videnia, ktoré si vyžadujú prevodovku na veľké vzdialenosti.

Vysokorýchlostné systémy prenosu údajov

V dátových komunikačných systémoch je hlavným problémom degradácia signálu na vzdialenosť.AD8130AR to zmierňuje udržiavaním vysokej vernosti signálu aj v predĺžených dĺžkach káblov, čím sa zabezpečí, že rýchle digitálne signály dorazia nedotknuté.Je to skvelá voľba pre systémy, ako je Ethernet pred skrútenými pármi, jednotkami na získavanie údajov alebo spätných dosiek digitálneho riadenia.

AD8130AR Podobné časti

• AD8130ARZ-Reel

AD8130ARZ-Reel je funkčne identický s AD8130AR, ktorý má rovnakú šírku pásma 270 MHz, 1090 V/µs Sitw Rate a vysoký CMRR.Kľúčový rozdiel spočíva vo formáte obalu, táto verzia je dodávaná v cievke bez ROHS, ktorý je vhodný pre automatizovanú zostavu SMT (technológia Surface Mount Technology).Je ideálny pre vysokohorové výrobné prostredie, ktoré hľadajú dodržiavanie environmentálnych predpisov a efektívne výrobné procesy.

• AD8130armz-Reel

Tento variant, AD8130armz-Reel, zdieľa všetky základné elektrické charakteristiky AD8130AR, ale je dodávaný skôr v mini malého obrysu (MSOP-8) ako v štandardnom SOIC.Formát MSOP ponúka menšiu stopu, vďaka čomu je ideálny pre kompaktné alebo priestorovo obmedzené návrhy PCB bez kompromisného výkonu.Je to najlepšia voľba pre prenosné alebo husté zabudované systémy.

• AD8130armz-Reel7

AD8130ARMZ-Reel7 je rovnaké zariadenie ako verzia ARMZ-Reel, ale dodáva sa v 7-palcovom formáte páskov a reelov optimalizovaných pre konkrétne systémy pick-and-place.Udržiava rovnaké vysokorýchlostné charakteristiky s nízkym obsahom skĺznutia a ponúka pohodlie pre montážne vedenia, ktoré si vyžadujú prísnejšie tolerancie cievky alebo menšie dávkové cykly.

Výhody AD8130AR

Architektúra aktívnej spätnej väzby

Na rozdiel od tradičných OP-AMPS, AD8130AR používa návrh aktívnej spätnej väzby, ktorý oddeľuje cesty vstupu a spätnej väzby.To znižuje interakciu medzi signálom a spätnou väzbou, zlepšuje stabilitu a minimalizuje skreslenie.Zvyšuje tiež schopnosť zariadenia odmietnuť šum v bežnom režime, vďaka čomu je vhodnejší na spracovanie diferenciálneho signálu na veľké vzdialenosti.

Vysoká šírka pásma a rýchlosť zabitých

Zosilňovač ponúka šírku pásma 270 MHz a rýchlosť blesku rýchlej rýchlosti 1090 V/µs.Tieto charakteristiky mu umožňujú zvládnuť rýchle hrany a vysokofrekvenčný obsah s minimálnym oneskorením alebo stratou signálu, vďaka čomu je ideálny pre aplikácie, ako je prenos videa, RF základné pásmo alebo digitálne komunikačné systémy.

Skreslenie a hluk

S úrovňou vstupného hluku iba 12,5 NV/√Hz a harmonickým skreslením tak nízkou ako -79 DBC pri 5 MHz zaisťuje AD8130AR čistá amplifikácia vysokoškolského signálu.Vďaka tomu je ideálny pre citlivé prístrojové vybavenie a presné získanie údajov.

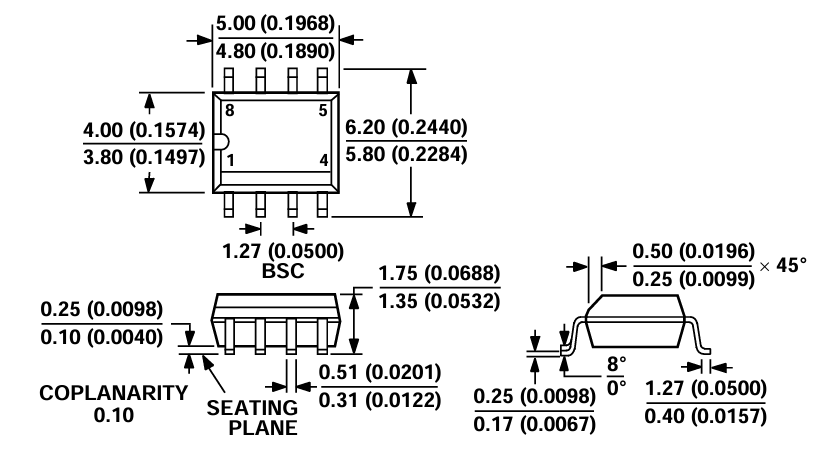

AD8130AR Balenie rozmerov

Rozmery

Parameter	Rozmer (mm)
Šírka tela	3,80 - 4,00
Dĺžka tela	4,80 - 5,00
Celková šírka (s vodičmi)	5,80 - 6.20
Výška tela	1,35 - 1,75
Tón olovu (rozstup kolíka)	1,27 (BSC)
Šírka olova	0,25 - 0,50
Hrúbka olova	0,17 - 0,25
Dĺžka olova (od balenia)	0,40 - 1,27
Výška	0,10 - 0,25
Koplanárita	0,10 (max)
Uhol ohybu	0 ° - 8 °

Obava

Výrobca AD8130AR

AD8130AR je vyrábaný spoločnosťou Analog Devices Inc. (ADI), globálne uznávanej polovodičovej spoločnosti uznávanej za vedenie vo vysoko výkonných analógových, zmiešaných technológiách spracovania signálu a digitálnych signálov.Spoločnosť Adi bola založená v roku 1965 a so sídlom vo Wilmingtone v štáte Massachusetts, vybudovala silnú reputáciu pre poskytovanie presných komponentov, ktoré poháňajú všetko od priemyselnej automatizácie a prístrojov po komunikačnú infraštruktúru a pokročilú spotrebnú elektroniku.Analógové zariadenia zdôrazňujú kvalitu, inovácie a dlhodobú spoľahlivosť, vďaka čomu sú jej komponenty vrátane dôveryhodných riešení AD8130AR v náročných inžinierskych prostrediach.Vďaka rozsiahlej podpore dizajnu, robustnej dokumentácie a osvedčenou dokonalosťou výroby ADI zabezpečuje, že AD8130AR spĺňa prísne normy pre vernosť signálu a výkonnosť systému.

Záver

AD8130AR je inteligentná voľba, keď potrebujete spoľahlivý zosilňovač, ktorý udržuje signály čisté, dokonca aj v dlhých kábloch alebo na hlučných miestach.Má širokú škálu použití z video systémov a vysokorýchlostných údajov na testovanie zariadení a senzorov.Funguje dobre s rôznymi napájacími zdrojmi a je dodávaný v niekoľkých typoch balíkov, aby vyhovoval rôznym vzorom.Jeho silný výkon, nízky hluk a dôveryhodná kvalita z analógových zariadení je skvelá pre každého, kto buduje rýchlo a presnú elektroniku.

Datasheet pdf

AD8130AR DataShety:

EOL OLD (PB)-ZARIADENIE 07/OCT/2016.pdf

AD8129/30.pdf
