Komplexný sprievodca dekodérom tónu LM567

LM567 je vysoko prispôsobivý tónový dekodér známy pre svoju presnosť pri detekcii špecifických frekvencií v komplexných signálnych prostrediach.Tento článok preskúma jeho kľúčové atribúty vrátane konfigurácie PIN, obvodov a detailov cien, ako aj informácie o jeho praktických aplikáciách v oblasti telekomunikácií, diaľkových ovládacích prvkov a bezpečnostných systémov.Pochopením toho, ako LM567 funguje, a externé komponenty, ktoré ovplyvňujú jeho výkon, môžete oceniť jeho všestrannosť a spoľahlivosť pri detekcii frekvencie.Či už ide o individuálne použitie alebo hromadné nákup, LM567 ponúka nákladovo efektívne riešenie pre rôzne elektronické projekty.

Katalóg

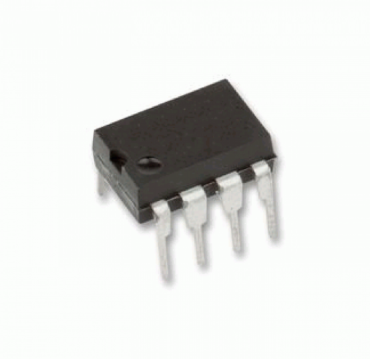

Prehľad LM567

Ten LM567 je všestranný tónový dekodér, ktorý aktivuje prepínač nasýteného tranzistor-resistor na zem, keď identifikuje vstupný signál spadajúci do jeho určeného priepustného pásma.LM567 ponúka externé komponenty detektor vo fáze (I) a kvadratúrovej fáze (Q) popri napätí kontrolovanom oscilátore (VCO) na nastavenie stredovej frekvencie a nezávisle na oneskorenie výstupu a výstupné oneskorenie nezávisle.

Detektor I/Q v rámci LM567 slúži na rozlíšenie signálov v rámci jeho predvolenej frekvenčnej rozsahu od stupňov mimo neho.VCO je zodpovedná za určenie stredovej frekvencie dekodéra, čím stanoví primárne operačné frekvenčné pásmo pre dekodér tónu.Externé komponenty môžu nezávisle upravovať stredovú frekvenciu, šírku pásma a oneskorenie výstupu, čo ponúka výrazný stupeň flexibility.Prakticky to znamená, že jeden čip LM567 sa môže prispôsobiť rôznym aplikáciám jednoduchým zmenou periférnych komponentov.Táto univerzálnosť je väčšinou prospešná pri telekomunikáciách, kde môžu byť potrebné rôzne frekvenčné rozsahy alebo v poplachových systémoch, kde rôzne časy odozvy môžu zvýšiť použiteľnosť vo viacerých scenároch.

Jemné doladenie parametrov LM567 sa často spája s konkrétnymi požiadavkami na aplikáciu.Napríklad v zvukových aplikáciách môže umiestnenie stredovej frekvencie tak, aby zodpovedali potrebám systému, výrazne zvýšiť presnosť detekcie signálu, čím sa zvýši celkový výkon.Opatrne nastaviť výstupné oneskorenie umožňuje optimalizáciu času odozvy zariadenia a zabezpečiť rýchlu a presnú aktiváciu za príslušných podmienok.Tieto úpravy sú poháňané nielen technickou nevyhnutnosťou, ale aj túžbou splniť a prekročiť vaše očakávania.

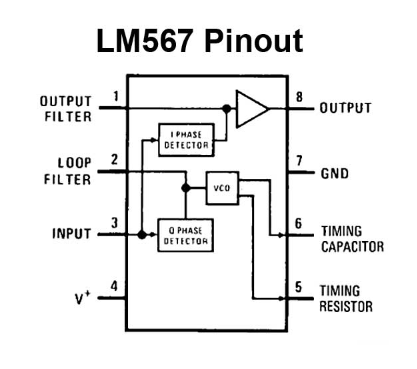

Konfigurácia PIN LM567

Pomenovať	Nie.	Typ	Opis
GND	7	P	Obvodová zem.
V	3	I	Vstup zariadenia.
Lf_cap	2	I	Pin kondenzátor filtračného kondenzátora (LPF PLL).
Vyčlenený	8	O	Výstup zariadenia.
Z_cap	1	I	PIN kondenzátora výstupného filtra.
T_cap	5	I	PIN pripojenia načasovania kondenzátora.
T_res	6	I	PIN pripojenia na časovací rezistor.
VCC	4	P	Napätie napájací kolík.

LM567 CAD Reprezentácia

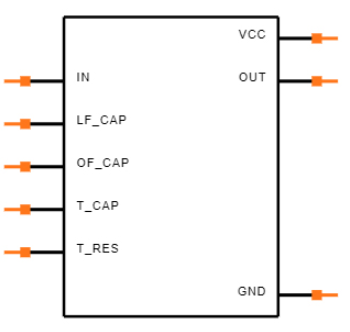

Symbol

Stopa

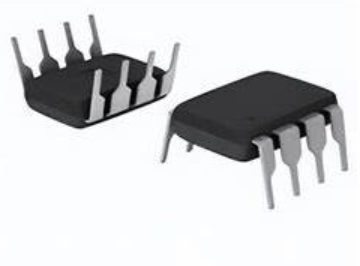

3D model

Kľúčové funkcie LM567

Funkcia	Opis
Frekvenčný rozsah	20: 1 frekvenčný rozsah s externým odporom
Kompatibilita	Logický kompatibilný výstup s prúdovým umývadlom 100 mA spôsobilosť
Nastaviteľná šírka pásma	Nastaviteľná šírka pásma od 0 do 14%
Mimoriadne potlačenie signálu	Vysoké potlačenie signálov a hluku mimo pásma
Imunita falošnej signálu	Imunita voči falošným signálom
Stabilita strednej frekvencie	Vysoko stabilná stredná frekvencia
Nastaviteľná frekvencia	Stredová frekvencia nastaviteľná od 0,01 Hz do 500 kHz

Technické špecifikácie

Tu je stôl pre nástroje Texas Lm567cn Technické špecifikácie, atribúty, parametre a časti s podobnými špecifikáciami.

Typ	Parameter	Špecifikácia
Pripevniť	Montáž	Cez otvor
	Balenie	8-DIP (0,300 ", 7,62 mm)
	Počet kolíkov	8
Prevádzkové podmienky	Prevádzková teplota	0 ° C ~ 70 ° C
Balenie	Balenie	Trubica
	Kód JESD-609	e0
	Kód PBFREE	Nie
	Stav	Zastaraný
	Úroveň vlhkosti	1 (neobmedzený)
Elektrické charakteristiky	Napätie - napájanie	4,75 V ~ 9V
	Prevádzkové napájacie napätie	5V
	Prevádzkový prúdový prúd	12 mA
	Nominálny prúdový prúd	12 mA
	Časť	10 MHz
	Vstupná kapacita	25pf
Fyzikálne vlastnosti	Koncová poloha	Dvojitý
	Koncová výška	2,54 mm
	Počet ukončení	8
	Šírka	7,62 mm
Moc	Maximálny rozptyl energie	1,1 W
Súlad	Dosiahnuť SVHC	Žiadny SVHC
	Tvrdenie ožarovania	Nie
	Status Rohs	Kompatibilný
	Bezplatný	Obsahuje olovo
Identifikácia časti	Základné číslo dielu	LM567
	Funkcia	Dekodér
	Logická funkcia	Dekodér
Export súlad	Kód ECCN	Ucho99
Terminál	Zakončiť	Tin/olovo (SN/PB)

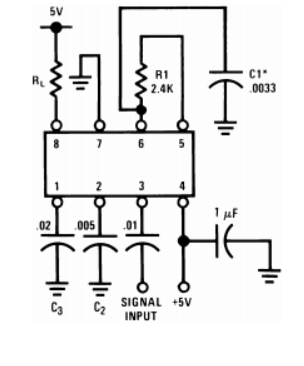

LM567 Testovací obvod

ξ = 100 kHz + 5 V

Poznámka: Upravte F₀ = 100 kHz.

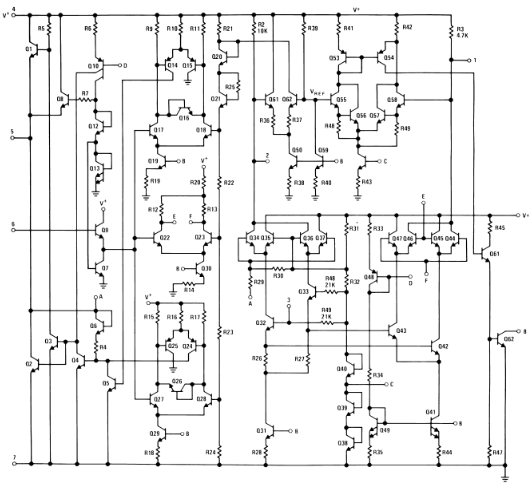

Funkčný blokový diagram LM567

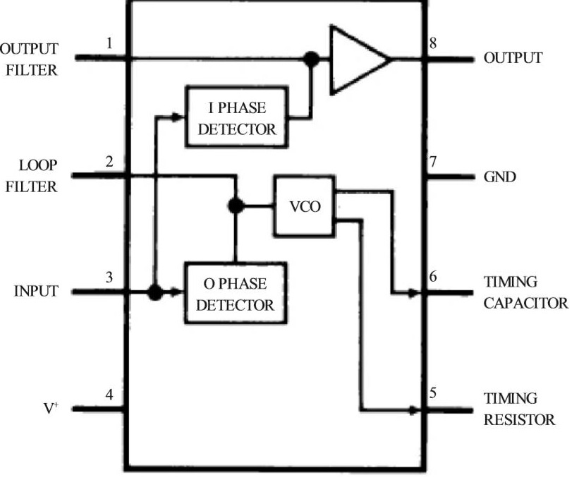

Zjednodušené znázornenie LM567

Alternatívne ICS pre LM567

Číslo dielu	Opis	Výrobca
Lm567cmx/nopb	Tónový dekodér 8-SOIC 0 až 70	Nástroje Texas
Lm567cm/nopb	IC Telecom, Tónový dekodérový obvod, PDSO8, SOP-8, Telecom Signalizačný obvod	National Semiconductor Corporation
LM567 cm	Tónový dekodérový obvod, PDSO8, SOP-8	Rochester Electronics LLC
Lm567cmx	Tón dekodéra 8-SORIC	Nástroje Texas

Rozsiahle použitia LM567

LM567, vysoko prispôsobivý dekodér tónu, sa používa v nespočetných doménach kvôli svojej presnosti a funkčnosti.

Dekódovanie kľúčového tónu

Primárne použitie LM567 je pre dekódovanie kľúčového tónu.Tento proces identifikuje konkrétne zvukové frekvencie spojené s klávesmi stlačenými na zariadeniach, ako sú telefóny alebo digitálne klávesnice.Dekódovaním týchto tónov s presnosťou, LM567 zlepšuje interpretáciu vstupov používateľov v telekomunikačných a bezpečnostných systémoch.To zaisťuje rýchle a správne reakcie na tieto vstupy.

Presné oscilátory

LM567 je nápomocný pri vytváraní presných oscilátorov, ktoré sa používajú na vytváranie stabilných a presných elektronických signálov.Tieto oscilátory sú základné pre aplikácie, ako sú hodiny v digitálnych obvodoch a komunikačné zariadenia, kde je synchronizácia aktívna.Kapacita LM567 na generovanie presných frekvencií podporuje spoľahlivý výkon zariadení v závislosti od presných signálov načasovania.

Ultrazvuková kontrola

V aplikáciách ultrazvukovej kontroly LM567 dekóduje špecifické ultrazvukové frekvencie.To je väčšinou prospešné v systémoch diaľkového snímania a riadenia vrátane nástrojov na meranie vzdialenosti, senzorov blízkosti a pokročilých diaľkových ovládacích prvkov.Napríklad to môže zlepšiť pomôcky na parkovanie vozidiel alebo sofistikované robotické snímacie systémy.

Monitorovanie frekvencie

LM567 je schopný monitorovať frekvencie v rôznych kontextoch, ako sú priemyselné stroje alebo systémy monitorovania životného prostredia.Napríklad v elektrárňach zaisťuje, že stroje fungujú v bezpečných frekvenčných rozsahoch, čím sa odvracia potenciálne mechanické zlyhania.To ilustruje úlohu LM567 pri udržiavaní prevádzkovej efektívnosti a bezpečnostných noriem.

Širokopásmová demodulácia FSK

Signály LM567 dekóduje širokopásmové frekvenčné posunutie (FSK), ktoré sú všadeprítomné v dátových komunikačných systémoch, ktoré prenášajú informácie prostredníctvom frekvenčných variácií.Tento demodulačný proces podporuje početné moderné metódy digitálnej komunikácie, od bezdrôtových komunikačných zariadení až po zložité siete prenosu údajov.

Diaľkové ovládanie prúdu nosiča

LM567 podporuje diaľkové ovládanie prúdu nosiča, ktoré využíva elektrické zapojenie budovy na prenos signálu.Táto technika je prospešná v starších infraštruktúrach, kde inštalácia nových komunikačných liniek nie je uskutočniteľná.Presná detekcia frekvencie LM567 zaisťuje spoľahlivú interpretáciu kontrolných signálov, vďaka čomu je ideálna na dodatočné vybavenie súčasných riadiacich schopností do existujúcich systémov.

Komunikačné dekodéry

V systémoch komunikačných stránok dekóduje LM567 Signály stránkovania, čo vám umožňuje efektívne prijímať výstrahy a správy.Toto je mimoriadne užitočné v systémoch zdravotnej starostlivosti, ako sú systémy hovorov sestier, kde včasná komunikácia dominuje.V priemyselnom prostredí sa tiež ukázalo ako výhodné, čo pomáha rýchlo odosielať upozornenia na zabránenie nehôd alebo zvýšenie koordinácie.

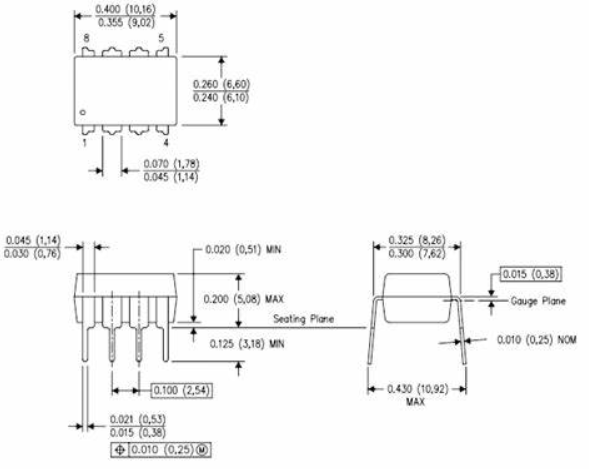

Informácie o balíku pre LM567

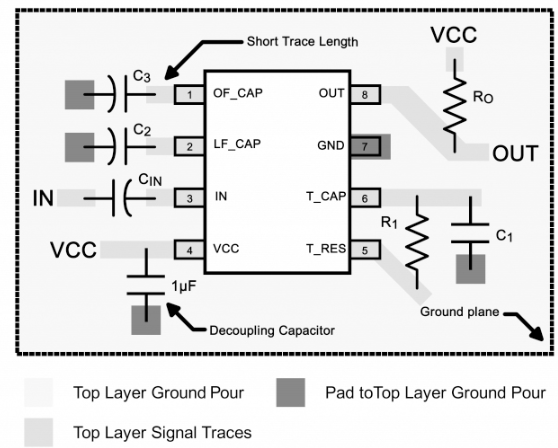

Pokročilé konfigurácia rozloženia pre LM567

O výrobcovi

Texas Instruments (TI) so sídlom v Dallase, Texase, navrhuje a vyrába polovodiče a integrované obvody, ktoré slúžia výrobcom elektroniky na celom svete.Ti, ktorá sa umiestnila medzi 10 najlepších polovodičových spoločností na celom svete, sa zameriava predovšetkým na analógové čipy a zabudované procesory, čo predstavuje viac ako 80% svojich príjmov.Toto zameranie na analógovú technológiu, ktorá premieňa signály ako zvuk, svetlo a teplota na digitálne údaje, upevňuje strategickú pozíciu trhu spoločnosti TI.

TI ponúka viac ako len analógové čipy a zabudované procesory.Technológia digitálneho spracovania svetla (DLP), ktorá sa používa v projektoroch a systémoch domáceho kina, predstavuje odhodlanie spoločnosti TI na zlepšenie vizuálnych zážitkov.Portfólio spoločnosti TI obsahuje aj kalkulačky a mikrokontroléry.Tieto vzdelávacie produkty sú užitočné na rozvoj vzdelávania a vývoja v oblastiach STEM.Od roku 2016 sa TI môže pochváliť 45 000 patentmi na celom svete - svedectvo o neúnavnom hľadaní inovácií a pozoruhodného vplyvu na polovodičový priemysel.Tieto patenty sú viac ako právne aktíva;Predstavujú technické míľniky a podporujú konkurenčnú výhodu spoločnosti TI.

Často kladené otázky [FAQ]

1. Aký je rozdiel medzi LMC567 a LM567?Sú zameniteľné?

Nie, nie sú zameniteľné.Aj keď je v zásade podobný, vzorec na výpočet stredovej frekvencie sa líši v dôsledku delenia VOC v LMC567.LMC567 navyše ponúka širší rozsah napájania, čo umožňuje väčšiu flexibilitu v rôznych aplikáciách, a tak uspokojuje rozmanitejšie technické potreby.

2. Ktorý simulačný softvér obsahuje čip LM567?

ChIP LM567 je podporovaný v nasledujúcom simulačnom softvérovom proteuse a multisim.Nie je však k dispozícii v EWB.Pre presné simulácie je vhodné využiť tieto podporované platformy na úplné preskúmanie schopností ChIP.

3. Aké sú úlohy čipov CM8870 a LM567?

Tónový dekodér LM567 využíva svoju fázovú slučku (PLL), aby slúžil širokému spektru obvodov.To zahŕňa okrem iného jeho použitie v pageroch a frekvenčných monitoroch.Jeho aplikácia v pageroch uľahčuje príjem presných signálov, čím zabezpečuje spoľahlivé komunikačné spojenie.Vo frekvenčných monitoroch pomáha dekodér pri udržiavaní presnej detekcie frekvencie a stability.Úloha zariadenia pri detekcii a filtrovaní signálu nie je len praktická, ale tiež zdôrazňuje jeho robustný výkon.Táto funkcia je základná pre určenie špecifických tónov uprostred mora hluku.Nasadená v rôznych nastaveniach, ukazuje pozoruhodnú schopnosť efektívne rozlíšiť a filtrovať signály.

CM8870 je dekodérový čip DTMF (multifrekvenčný dekodér s dvoma tónom).Je známy svojou schopnosťou dekódovať dtmf signály na komunikačných vedeniach efektívne.Ak sú tieto signály dekódované, prevedú sa na binárny štvorbitový kód.Tento čip nájde rozsiahlu aplikáciu v telekomunikačných systémoch na presnú identifikáciu signálu.

4. Aký je pracovný princíp LM567?

LM567 pracuje pri frekvenciách pod 500 kHz.Výber príslušných komponentov R a C je aktívny pri nastavovaní požadovanej stredovej frekvencie.Keď sa vstupná frekvencia zhoduje s strednou frekvenciou, má za následok platný výstup na nízkej úrovni.Uchopenie tohto princípu zvyšuje jeho účinnú implementáciu v obvodoch, ktoré sú citlivé na frekvenčné variácie.Začnite identifikáciou výrobcu LM567.Vyhľadajte v príslušnej knižnici na základe detailov výrobcu.Ak sa LM567 nenájde, použite manuálne meranie a kreslenie na presnú integráciu komponentu do vášho projektu.Táto metóda zaručuje presnú reprezentáciu LM567 v schémach a rozložení PCB.
