Komplexný sprievodca modulom XBEE S2C: pinout, špecifikácie, režimy, pripojenie Arduino a použitie

Moduly XBEE, ktoré prvýkrát predstavil v roku 2005 spoločnosť Digi International pod značkou MaxStream, revolúciu v bezdrôtovej komunikácii s ich dodržiavaním štandardu IEEE 802.15.4-2003.Ekosystém XBEE, navrhnutý tak, aby podporoval všestranné konfigurácie, ako sú STAR a STAR-TO-BOOKLETY, sa vyvinuli v robustnú sadu modulov, adaptérov, brán a softvérových riešení.Vďaka týmto pokrokom sú potrebné pre rôzne bezdrôtové komunikačné aplikácie, od priemyselnej automatizácie po inteligentné systémy s podporou internetu vecí.V tomto článku sa ponoríme do modulu XBEE S2C - standout v zostave XBEE.Preskúmame jeho kľúčové atribúty, konfigurácie a praktické aplikácie a predstavíme, ako zjednodušuje komunikačné nastavenia a zároveň poskytuje spoľahlivosť, škálovateľnosť a efektívnosť.Či už vytvárate zložité sieťové siete alebo integrujete systémy IoT, modul XBee S2C má potenciál transformovať vaše bezdrôtové komunikačné úsilie.Odhaľme jeho schopnosti a prípady praktického použitia.

Katalóg

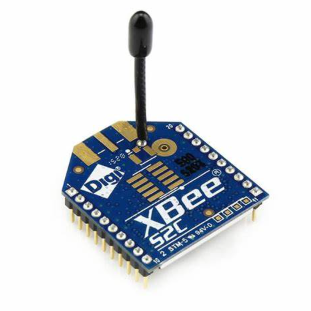

Prehľad modulu XBEE S2C

Modul XBEE S2C vyniká ako vysoko univerzálny nástroj pre RF komunikáciu.Bezprobovateľne sa spája s rozsahom mikrokontrolérov a účinne prenáša údaje na frekvenčnom pásme 2,4 GHz.Modul je obzvlášť adept pri budovaní pevných a spoľahlivých sietí pre nepretržitý tok údajov, najmä ak sa používa so zariadeniami podporovanými ZigBee, čo je celkom cenné v zložitom technologickom prostredí.

Modul využíva technológiu ZigBee na vytvorenie zložitých sieťových sietí.To umožňuje zariadeniam zapojiť sa do komunikácie na veľké vzdialenosti a navigovať sa okolo fyzických prekážok.Protokol ZigBee je známy pre svoju prispôsobivosť, škálovateľnosť a bezpečné kanály, vďaka čomu je vysoko vhodný pre priemyselné prostredie, kde je požadovaná konzistentná a včasná výmena údajov.Napríklad integrácia týchto modulov do inteligentných sietí môže zlepšiť systémy riadenia energie tým, že sa zabezpečí prenos presných údajov v širokých sieťach.

Jedným z najatraktívnejších aspektov XBEE S2C je jeho ľahké použitie.Jeho integrácia s mikrokontrolérmi je nekomplikovaná, čo umožňuje rýchle nasadenie v rôznych aplikáciách.Softvér X-CTU spoločnosti Digi International je nápomocný pri vylepšovaní schopností modulu.S týmto nástrojom môžu používatelia ľahko konfigurovať, testovať a aktualizovať firmvér, čím sa zabezpečí, že moduly sú vybavené najnovšími vylepšeniami a bezpečnostnými opatreniami.Pre technikov môže byť spustenie simulácií v rámci softvéru opatrným krokom na potvrdenie, že konfigurácie sú v súlade s konkrétnymi prevádzkovými požiadavkami pred ich nasadením v teréne.

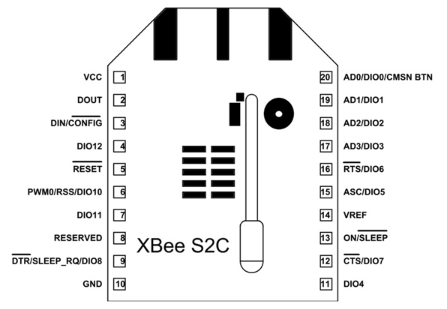

Konfigurácia PIN

Číslo kolíka	Názov kolíka	Opis
Pin1	VCC	Tento kolík sa používa na zabezpečenie vstupného napájania zariadenia.
Pin2	DOUT/DIO13	Funguje ako sériový výstup UART a tiež pôsobí ako GPIO pin.
Pin3	Din/config/dio14	Pôsobí ako vstup sériových údajov pre UART a ako kolík GPIO.
Pin4	Dio12/spi_miso	Dátový výstupný kolík pre komunikáciu SPI, tiež použiteľný pre Funkcie GPIO.
Pin5	Vynulovanie	Pomáha pri resetovaní zariadenia cez externý signál.
Pin6	RSS/PWM0/DIO10	Používa sa pre GPIO a PWM a označuje silu signálu v UART sériová komunikácia.
Pin7	PWM1/DIO11	Funguje ako GPIO & PWM.
Pin8	Rezervovaný	Žiadne pripojenie alebo nepripojte kolík.
Pin9	DTR/SLEAP_RQ/DIO8	Ovláda spánkovú linku modulu XBEE S2C a tiež funguje ako funkcia GPIO.
Pin10	GND	Mletý kolík.
Pin11	Dio4/spi_mosi	Funguje ako kolík GPIO a pomáha v komunikácii SPI pre Vstup údajov spoločnosti XBee.
PIN12	CTS/DIO7	Pôsobí ako ukazovateľ regulácie toku RS232 a je tiež užitočné pre funkcie GPIO.
Pin13	On_sleep/dio9	Pomáha pri kontrole stavu XBEE a je funkčný pre Funkcie GPIO.
Pin14	Vref	Priame rozhranie ADC v rámci referencie analógového napätia.
Pin15	ASC/DIO5	Získava aj značky režimu spánku a diagnostický režim Pracuje pre kolíky GPIO.
Pin16	RTS/DIO6	Označuje aktuálny tok v rámci komunikácie RS232 a Funguje ako kolík GPIO.
Pin17	AD3/dio3/spi_ssel	Slave Select Pin pre komunikáciu SPI, tiež funguje ako Vstup analógových údajov a GPIO.
Pin18	AD2/dio2/spi_clk	CLK PIN pre komunikáciu SPI, tiež funguje v analógovom vstupu & GPIO.
Pin19	AD1/dio1/spi_attn	SPI_ATTN pomáha pri hlavnom oznámení pre údaje XBEE výstup;Tiež GPIO a Analógový vstup.
Pin20	AD0/DIO0/CMSN BTN	Používa sa na tlačidlo uvedenia do prevádzky, GPIO a ADC vstup.

Základné atribúty a technické podrobnosti

Funkcia	Podrobnosti
Typ zariadenia	Samostatný
Frekvencia prenosu	2,4 GHz až 2,5 GHz
Kanál	16 Direct Secucence Channels
Rozhranie	UART (max 250 kb/s), SPI (max 5 MB/s)
Nastavenie prenosu	Nastaviteľné podľa softvéru
Rozsah (mestské/vnútorné)	200 stôp
Rozsah (RF-Sight-Sight Outdoors)	Až 4000 stôp
Výstup prenosu (režim Boost)	6,3 MW (8 dbm)
Prenos výstupu (normálny režim)	2 MW (3 dbm)
RF prenosová rýchlosť	250 000 bps
Citlivosť prijímača (režim Boost)	-102 dbm
Citlivosť prijímača (normálny režim)	-100 dbm
Rozsah napájacieho napätia	+2.1 až +3,6 V
Prevádzkový prúd (normálny režim)	33 mA pri 3,3 V
Prevádzkový prúd (režim Boost)	45 mA pri 3,3 V
Nečinný prúd	9 mA
Maximálny výstupný prúd	40 mA
Prúd	<1 µA
Ochrana ESD	3000 V
Prevádzkový teplotný rozsah	-40 ° C až 85 ° C
Uart komunikačná dátová rýchlosť	Až 256 kbps
Rýchlosť údajov o komunikácii SPI	Až 5 Mbps
Rýchlosť údajov o údajoch	Až 250 000 bps

Prevádzkové režimy

Modul XBEE S2C stelesňuje fascinujúcu zmes adaptability a užitočnosti, ktorá uľahčuje jeho prevádzku v dvoch odlišných metodikách: príkazový režim a režim API.Každá metodika sa stará o rôzne požiadavky na komunikáciu a spáruje výrazné atribúty so špecifickými prevádzkovými potrebami.

AT príkazového režimu-bezšvová výmena údajov

V rámci príkazového režimu, bežne známy ako transparentný režim, modul zaisťuje priamu a nekomplikovanú výmenu údajov prostredníctvom PIN DIN.Toto nastavenie uprednostňuje scenáre, ktoré si vyžadujú priamu komunikáciu point-to-point.Využitím priehľadných dátových dráh si zariadenia môžu bez námahy vymieňať informácie a eliminovať potrebu zložitého spracovania alebo zložitých protokolov.

Režim API-interakcie založené na štruktúrovaných rámcoch

Na druhej strane režim API prijíma organizovanejšiu stratégiu vytvorením údajov pred prenosom.Táto metóda poskytuje zvýšenú bezpečnosť spolu s prísnou validáciou chýb a funkciami spätnej väzby.Typický dizajn rámca obsahuje štartovacie delimiéry, identifikátory typu, dĺžky rámu, skutočné údaje a kontrolné súčty.Takáto montáž nielen zabezpečuje komunikáciu, ale pomáha aj pri zdokonaľovaní úprav parametrov a získaní potvrdení dodávky paketov.

Využívanie potenciálu modulu XBEE S2C

Uchopenie významu modulu XBEE S2C v sieťových infraštruktúrach obohacuje celkový výkon a zvyšuje prevádzkové schopnosti.Tento modul pomáha pri vytváraní flexibilných a efektívnych bezdrôtových sietí, ktoré uspokojujú rôzne prevádzkové požiadavky.Pracuje hlavne v troch konkrétnych úlohách:

Ovládanie koordinácie siete

Koordinátor vyniká pri nastavovaní a udržiavaní usporiadania siete.Prechádza nad rámec manipulácie protokolov a synchronizácie tak, aby zahŕňala konfiguráciu sieťových parametrov, ako sú výber kanálov a ID siete, čo podporuje nepretržitú komunikačnú atmosféru.V praktických aplikáciách koordinátori často pôsobia ako základný uzol a definujú rámec a zdravie siete.Často môžete vyjadriť vplyv odborného kódovania tejto jednotky na zníženie latencie a zvýšenie priepustnosti údajov.

Smerovanie

Routery zohrávajú aktívnu úlohu pri zabezpečovaní nepretržitého toku údajov cez sieťové sekcie.Spravujú nielen interný prenos údajov, ale tiež uľahčujú externú komunikáciu tým, že pôsobia ako go-betweens.Táto úloha má výrazný význam v zložitých nastaveniach siete, kde je rozdelenie údajov účinné vo viacerých uzloch.Nastavenia smerovača často môžete upravovať tak, aby ideálna kombinácia rozsahu a ochrany energie, propagáciou rastu siete a trvalou funkciou.

Manipulácia s koncovými zariadeniami

Aj keď sú funkcie obmedzené, koncové zariadenia sa sústreďujú na prenos a príjem údajov RF.Ich dizajn často zahŕňa režimy úspory energie na predĺženie výdrže batérie, základné vo vzdialených prípadoch monitorovania.Tieto zariadenia sú navrhnuté tak, aby vykonávali konkrétne úlohy v sieti so zníženou zložitosťou a zabezpečili spoľahlivosť.Rozsiahla priemyselná prax zahŕňa strategické riadenie cyklov spánku a prebudenia na rozširovanie prevádzky zariadenia bez toho, aby oslabila integritu údajov.

ID a kanály s jemným doladením

ID osobnej oblasti siete (PAN) je aktívny pri identifikácii každej siete a požaduje starostlivú konfiguráciu na zabezpečenie správneho umiestnenia zariadenia.Výber zo 16 dostupných kanálov, zvyčajne spravovaných koordinátorom, sa používa pri znižovaní rušenia a podpory efektívnosti siete.Často môžete diskutovať o metódach na pridelenie dynamického prideľovania kanálov a správy ID PAN, aby ste sa prispôsobili životným prostredím alebo škálovaniu siete, čím sa udržala efektívna komunikácia.

Rozhranie XBEE S2C s Arduino a Nodemcu pre dynamické aplikácie IoT

Preskúmanie integrácie modulov XBEE S2C s Arduino a Nodemcu otvára svet flexibilných aplikácií na prostredí internetu vecí (IoT).Toto úsilie sa zvyčajne točí okolo tvorby odlišných komponentov vysielača a prijímača, aby sa uľahčila výmena údajov o tekutín pripomínajúcich rytmy vašej interakcie.

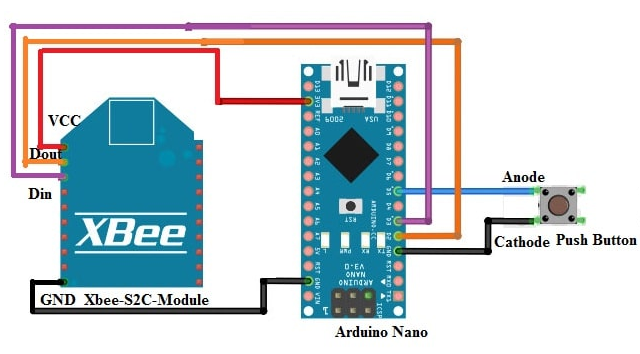

Modul vysielača s Arduino nano

Vytvorenie spojenia medzi modulom XBEE a Arduino Nano si vyžaduje správne spojenie kolíkov VCC, GND, DIN a Dout.Úmyselné použitie tlačidla push iniciuje prenos údajov po stlačení, čo je funkcia, ktorá napodobňuje intuitívnu interakciu pozorovanú v kontrolných scenároch.Takéto nastavenie rezonuje s každodennými zážitkami, kde tlačidlá tlače zefektívňujú vaše zapojenie do zabudovaných systémov.

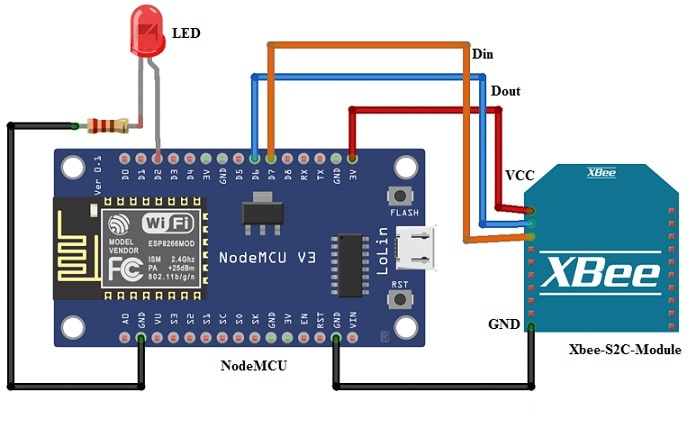

Prijímací systém s nodemcu

Integrácia nodemcu s modulom XBEE prijíma podobnú schému pripojenia, rozšírenú LED, ktorá pôsobí ako indikátor stavu na prijatie údajov.Táto konfigurácia obohacuje porozumenie systémov spätnej väzby, kde vizuálny signál LED odzrkadľuje proces ladenia hardvérových interakcií, čím sa podporuje upokojujúci pocit spoľahlivosti systému.

Kódovať

Požadovaný kód pre vysielač:

#include „SoftwareSerial.h“

SoftwareSerial XBee (2,3);

Int gombík = 5;

boolean toggle = false;// Táto premenná sleduje alternatívne kliknutia na tlačidlo

void setup ()

{

Serial.Begin (9600);

pinmode (tlačidlo, input_pullup);

XBee.Begin (9600);

}

void Loop ()

{

// Keď sa stlačí tlačidlo (GPIO vytiahnuté nízko) Odoslať 1

if (digitalRead (tlačidlo) == low && toggle)

{

Serial.println („Zapnite LED“);

TOGGLE = FALSE;

Xbee.write („1“);

oneskorenie (1000);

}

// Keď je tlačidlo stlačené druhýkrát (GPIO vytiahnuté nízko) Odoslať 0

inak if (digitalRead (tlačidlo) == low &&! prepína)

{

Serial.println („Vypnúť LED“);

TOGGLE = TRUE;

Xbee.write („0“);

Požadovaný kód pre prijímač:

#vrátane

int LED = 2;

int prijaté = 0;

int i;

// na komunikáciu so Zigbee

SoftwareSerial Zigbee (13,12);

void setup ()

{

Serial.Begin (9600);

Zigbee.begin (9600);

pinmode (LED, výstup);

}

void Loop ()

{

// Skontrolujte, či sú údaje prijaté

if (ZigBee.Available ()> 0)

{

prijaté = ZigBee.read ();

// Ak sú údaje 0, vypnite LED

if (prijaté == „0“)

{

Serial.println („Vypnutie LED“);

DigitalWrite (LED, nízka);

}

// Ak sú údaje 1, zapnite LED

inak, ak (prijaté == „1“)

{

Serial.println („Zapnutie LED“);

DigitalWrite (LED, vysoký);

}

}

Poskytnuté úryvky kódu demonštrujú proces prenosu a príjmu pomocou základných komponentov, ako sú tlačidlá push a LED.Tieto príklady sú pre vás brány, ktorých cieľom je reprodukovať efektívne komunikačné systémy v rámci IoT rámcov, podobne ako tie, ktoré sa používajú v priemyselných štandardných modeloch.

Koordinovaná prevádzka dvoch modulov XBEE podporuje nepretržitú komunikáciu Zigbee medzi Arduino Nano a Nodemcu.Každé tlačidlo Stlačte prenos údajov a súčasne poskytuje okamžitú spätnú väzbu prostredníctvom LED, odrážajúcich systémy, v ktorých sa zdôrazňuje zabezpečenie skutočných údajov.

Žiadosti

Domáca automatizácia a sieťové siete

Modul XBEE S2C vylepšuje automatizáciu domácnosti plynulým formovaním sieťových sietí, ktoré spájajú zariadenia v domácnosti.Tento modul nájde svoje miesto v nastaveniach požadujúcich stabilnú komunikáciu s nízkou latenciou, realizovanú prostredníctvom robustných protokolov Zigbee.Zvyčajne nájde miesto v systémoch osvetlenia, bezpečnosti a riadenia klimatických riadení, ktoré postupujú interaktívnejšou a vzájomne prepojenejšou inteligentnou domácou atmosférou.Jeho talent pre samoliečovanie v sieti MESH zaisťuje kontinuitu služieb, aj keď jeden uzol prepadne, čím zvyšuje celkovú spoľahlivosť a znalosť nastavenia.

Priemyselné aplikácie a komunikácia v strednom rozsahu

V priemyselnom svete je modul XBEE S2C preferovanou voľbou pre komunikáciu so strednou dosahom, čím podporuje konzistentnosť v komunikačných cestách kľúčom pre automatizované priemyselné procesy.Zahŕňa to monitorovanie a ovládanie výrobných zariadení a prosperuje sa v scenároch, v ktorých tvrdé prostredie spôsobuje, že káblové riešenia sú menej uskutočniteľné.Využívanie tohto modulu odráža rastúci sklon k digitalizácii, zvýšeniu priemyselnej efektívnosti a minimalizácii prestojov.Môžete uvažovať o jeho potenciáli znovuobjaviť tradičnú výrobu integráciou skutočnej analýzy údajov a monitorovania ostražitých zariadení, čo vyvoláva zvedavosť o jeho vplyve na produktivitu.

Komerčná automatizácia budov

Modul rozširuje svoju úžitkovú automatizáciu komerčnej automatizácie budov, ktorá zefektívňuje prevádzku systémov HVAC, osvetlenia a bezpečnostných infraštruktúr.Takáto integrácia vám poskytuje budovu šancu dosiahnuť vynikajúci stupeň energetickej účinnosti a zosúladiť sa s modernou snahou k environmentálnemu vedomiu.Jeho komunikačná zdatnosť uľahčuje integráciu s existujúcimi rámcami, ktorá podporuje prispôsobivosť a rast.Ruky s skúsenosťami z týchto aplikácií často ukazujú výrazné zníženie prevádzkových nákladov, ktoré zdôrazňujú úlohu modulu XBEE S2C pri znižovaní environmentálnej stopy komerčných zariadení.

Inteligentné energetické systémy

V doméne Smart Energy Systems modul XBEE S2C zvyšuje správu a distribúciu energie v inteligentných mriežkách.Umožňuje skutočnú výmenu údajov medzi energetickými zdrojmi a spotrebiteľmi, optimalizáciu prideľovania energie a minimalizovanie plytvania.Použitie zariadenia môžete zariadiť podľa skutočných cenových bodov alebo očakávaných špičkových požiadaviek, ktoré sa premieta do významných úspor energie.Vyzbrojený bezpečnými komunikačnými protokolmi, modul podporuje riadenie decentralizovaných obnoviteľných zdrojov energie, čo je krok vpred pri zabezpečovaní trvalo udržateľných energetických postupov pre budúce generácie.Takýto vývoj zdôrazňuje svoj potenciál prepracovať vzorce spotreby energie a rezonujú s cieľmi globálnej udržateľnosti.
