1N4733A Zener Diód: Pracovanie, pinout a datasheet

Táto príručka skúma vlastnosti a použitie 1N4733A Zenerovej diódy, komponentu modernej elektroniky, ktorá je známa svojou spoľahlivou reguláciou napätia.Zahŕňa pracovné princípy diód, ako ju používať v obvodoch a jej úlohu pri udržiavaní stabilného napätia v rôznych nastaveniach.

Katalóg

Prehľad zenerovej diódy 1N4733A

Ten 1n4733a Dióda vyniká pre svoju robustnú manipuláciu s výkonom a presnosť v regulácii napätia, s výkonom 1 watt a zenerovým napätím 5,1 V.Táto dióda je základom v elektrotechnike, ktorá sa vo veľkej miere používa v obvodoch stabilizácie napätia a orezania.Oceňuje sa pre svoj nízky reverzný prúd úniku, ktorý poskytuje stabilné úrovne napätia.Vďaka týmto vlastnostiam je veľmi prospešná pre konvertory a obvody napájania, čím sa zlepšuje ich prevádzkový výkon a spoľahlivosť.V elektronike ju schopnosť diódy vykonávať prúd v doprednom aj spätnom smere odlišuje od typických diód.Táto funkčnosť pomáha pri regulácii napätia, zabezpečuje stabilný výstup aj pri kolísajúcich úrovniach vstupu, čím sa udržiava účinnosť počas scenárov rozpadu.Takáto vlastnosť je výhodná pre zložité návrhy obvodov, ktoré si vyžadujú stabilitu.Trvalá konštrukcia s ťažko dopovanými PN spojením zapuzdreným v ochrannom skle umožňuje dióde zvládnuť napäťové spektrum 3,3 až 91 V. To nielenže zvyšuje jeho odolnosť pri rôznych podmienkach prostredia, ale tiež zaisťuje životnosť s predĺženým obvodom poskytovaním spoľahlivého referenčného referencie poskytovaním spoľahlivého referenčného obvodu poskytovaním spoľahlivého referenčného obvodu poskytovaním spoľahlivého referenčného obvodu poskytovaním spoľahlivej referenčnej referencienapätie.Spoľahlivosť diódy je zrejmá z jej konštrukcie.Zahŕňa dvojitý dizajn slimáka, ktorý odoláva korózii a obsahuje ľahko spájkované terminály, čím sa zabezpečuje robustné pripojenia v obvodoch.

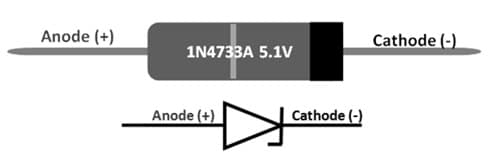

1N4733A Konfigurácia PIN

Č.	Názov kolíka	Opis
1	Anóda	Prúd preteká do tohto terminálu.
2	Katóda	Z tohto terminálu prúdi prúd.

1N4733A Vlastnosti a špecifikácie

Funkcia	Podrobnosti
Nominálne napätie Zener (VZ)	5,1 voltov
Rozptyl energie (PZ)	1,0 wattov
Prúd regulátora Zener (IZM)	178 MAMPS
Typ balíka	Do-41 (cez otvor)
Nominálne napätie	5,1 voltov
Tolerancia	± 5%
Teplotný rozsah skladovania	-65 ° C až 175 ° C
Váha	0,35 gramov
Špeciálne funkcie	Vysoká spoľahlivosť, ostré spätné charakteristiky.

Ako funguje 1N4733A?

Zenerová dióda 1N4733A je navrhnutá na reguláciu napätia tým, že sa správa inak ako štandardné diódy v opačnom skreslení.V prednej skreslení umožňuje prúdu prúdiť s malým poklesom napätia (približne 0,3 až 0,7 voltov), ​​podobne ako pravidelné diódy.Avšak pri spätnom zaujatosti vykazuje jedinečné správanie.Akonáhle spätné napätie dosiahne svoj bod rozkladu, približne 5,5 voltov, dióda začne vodivé prúd.Toto riadené rozkladanie umožňuje dióde udržiavať stabilné výstupné napätie, aj keď vstupné napätie alebo zaťaženie obvodu kolíše.

Táto regulácia napätia sa dosahuje dvoma procesmi: rozkladom Zeneru a lavínovým efektom.Pri nižších napätiach dominuje rozklad zeneru s negatívnym koeficientom teploty, čo znamená, že rozkladné napätie klesá so zvyšovaním teploty.Pri vyššom napätí preberá lavínové efekty s pozitívnym teplotným koeficientom, kde sa rozkladné napätie zvyšuje s teplotou.V 1N4733A tieto dva účinky vyrovnajú, čo zabezpečuje konzistentný výkon v rámci rôznych teplôt.Vďaka tomu je dióda spoľahlivou voľbou pre obvody, ktoré vyžadujú stabilné reguláciu napätia, najmä v prostrediach s premenlivými podmienkami.

Vývoj striedavého voltmetra s Arduino Uno

Navrhovanie striedavého voltmetra pomocou Arduino UNO slúži ako pútavý vstup do sveta aplikácií mikrokontrolérov na meranie napätia striedavého prúdu.Tento projekt je obohatený o rôzne komponenty, ako je napríklad rezistor 330 OHM, potenciometer 10K-OHM, výber rezistorov a kondenzátorov, diódy ako 1N4733A Zener a praktická doska, ktorá uľahčuje montáž.Obvod spracováva vstupné napätie 110V, 220V, 380V pomocou deliča napätia, ktorý ich pohodlne zarovná s rozsahom 5V Arduino.Zenerová dióda 1N4733A ponúka ochranu a chráni obvod pred napätím nad 5,1 voltov.Zobrazenie nameraných hodnôt sa dosahuje prostredníctvom obrazovky LCD, ktorá zvyšuje viditeľnosť a porozumenie výsledkov.Sprievodný program Arduino šikovne zahŕňa rozdelenie špičkových napätí striedavého prúdu pomocou √2 na výpočet hodnôt RMS, čo je premyslený aspekt odrážajúci každodenné scenáre, v ktorých sa často vyžaduje pozornosť.

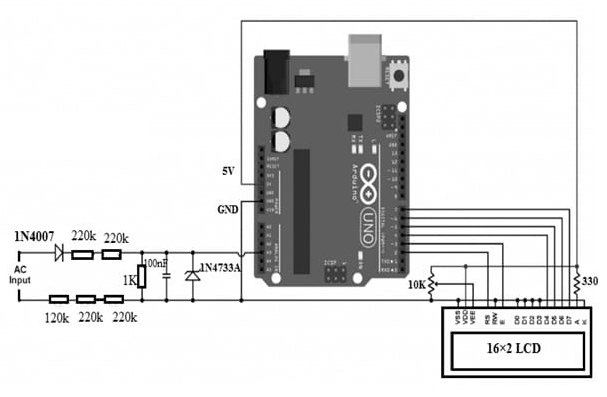

AC Voltmeter s Arduino doskou

Vytvorenie programu Arduino

Arduino kód preberá dynamickú úlohu v systéme trvalým sledovaním napätia RMS prostredníctvom vyhodnotenia špičkových meraní polovičných vĺn.Kód, ktorý využíva vnútorné referenčné napätie, poskytuje väčšiu interpretáciu napätia sínusových vĺn, čo uľahčuje vyšší stupeň presnosti.Tento proces demonštruje adepnitu programovania mikrokontrolérov v inžinierskych presných a spoľahlivých meracích prístrojoch pre oblasť elektrotechniky.

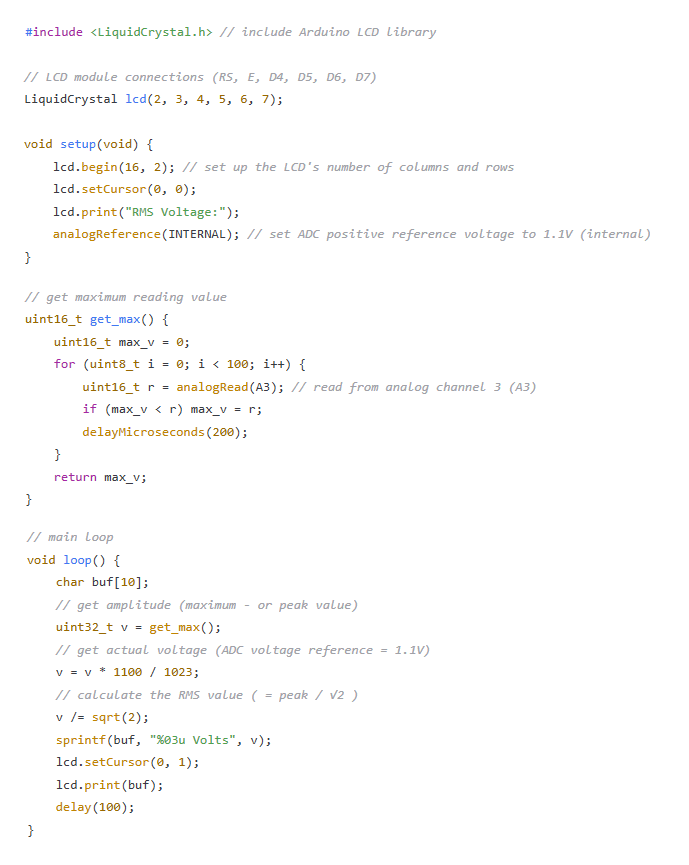

Arduino kód

Aplikácie 1N4733A Zenerovej diódy

Funkcie ochrany napätia

V aplikáciách na ochranu napätia slúži 1N4733A na ochranu jemných komponentov, pričom sa zovzadzuje na prebytočné napätie s presnosťou a zachováva funkčnosť obvodu.Táto dióda obmedzuje maximálne napätie šikovne, adepticky reaguje na prechodné podmienky, ktoré by inak mohli viesť k rušivým zlyhaniam zložiek.

Regulácia napätia pre kompaktné systémy

Pre menšie obvody nájdené v prenosných pomôckach zaisťuje 1N4733A stabilné výstupné napätie.Ticho podporuje konzistentný výkon potrebný uprostred rôznych vstupných podmienok, čo demonštruje jeho relevantnosť v scenároch, v ktorých je konštantné napätie záchranným lanom pre dlhovekosť zariadení a trvalú funkciu.

Aplikácie orezania vlny

Pri spárovaní v sérii s inými diódami, 1N4733A vykonáva orezanie vlny, aspekt riadenia skreslenia signálu.Táto aplikácia má veľkú hodnotu v komunikačných zariadeniach, kde je čistota zachovania signálu veľkým problémom.

Zabezpečenie mikrokontrolérov alebo ICS

Model 1N4733A ponúka proaktívnu ochranu vstupného napätia pre mikrokontroléry alebo integrované obvody, čím bráni podmienkam nadmerného napätia, ktoré by mohli ohroziť tieto komponenty.Poskytuje nákladovo efektívne prostriedky na posilnenie spoľahlivosti návrhov v citlivých elektronických systémoch.

Stabilita napätia v nepravidelných podmienkach

Stabilita zaistená pomocou 1N4733A dokazuje v obvodoch náchylných na poruchy energie alebo elektromagnetické rušenie, udržiava stálych výstupných napätí a zohráva úlohu pri odvrátení potenciálneho poklesu výkonnosti.

Obmedzenie poškodenia obvodu pri prepätí napätia

Preventívne stratégie proti nárastom vysokého napätia sú neoddeliteľnou súčasťou dodržiavania pohody elektronických obvodov.Integrácia 1N4733A znižuje riziko poškodenia neočakávaným špičkovým špičkám, čo prispieva k vytrvalosti elektronických návrhov v praxi.

Posun napätia pre variabilné výstupy

1N4733A uľahčuje efektívne posunovanie napätia pre úpravy výstupu, vyhladzovanie prechodov v rôznych výstupných fázach.Táto funkcia podporuje flexibilné konfigurácie obvodu, kde je všestrannosť výhodná.

Datasheet pdf

1N4733A DataShety:

1n4728a - 1n4764a.pdf

Diódy SMC dosahujú 205.pdf

SMC diódy Rohs.pdf

Mult Dev Eol 17/január/2019.pdf

Obs Mult Z zariadení 01/júl/2019.pdf
